본기는 DC 4 - 20mA를 입력 신호로 하여 입,출력이 완전 분리된
상태에서 변환출력하는 동시에 압력전송기, 유량전송기, 액위전송기 등의 모든 Transmitter에
전원공급과 신호변환을 동시에 수행하는 고정도의 변환기 입니다. 또한 전송기 입력신호의 경우는 과전류 및 과전압
보호 회로가 내장되어 있고 특히 결선변경만으로 ISOLATOR 및 DISTRIBUTOR 겸용으로 사용 할 수
있으므로 LOOP 구성이 용이 합니다.
■ SPECIFICATIONS

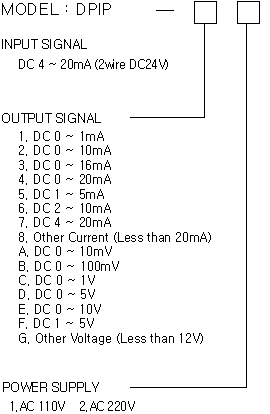

■ ORDERING CODE
ITEMS
DESCRIOTIONS
OUTPUT RATING SUPPLY TO
X'TR
DC 24V 30mA MAX (Ripple :
less than 0.1v p-p)
ACCURACY
± 0.1% Max
TEMP.COEFFICIENT
± 0.015% / ℃
RESPONSE TIME
Less than 0.5sec (0 -
90%)
POWER SUPPLY
AC 110 / 220V ±10% 50/60
㎐ SIGNAL ISOLATOR : 3VA POWER SIDTRIBUTOR :
4VA
AMBIENT - TEMP
0 to 50 ℃
HUMIDITY
Less than 90% RH (no
condensation)
LINEARLIZER
Standard
function
CASE MATERIAL
ABS / PC
COLOR
GRAY
WEIGHT
About 400g
DIMENSION
W50 × H80 ×
D123mm
MOUNTING
WALL or DIN
RALL
OUTPUT LOAD
RESISTANCE
Refer to Attached Technical
Sheet
OTHER
Altitude up to
2000m OVERVOLTAGE CATEGORY Ⅱ POLLUTION DEGREE
2 INDOOR USE
ONLY
